蜂窩式是機電一體化的節能的煤氣凈化設備，廣泛應用于化肥、焦化、城市煤氣、冶金、建材等行業的氣體凈化。

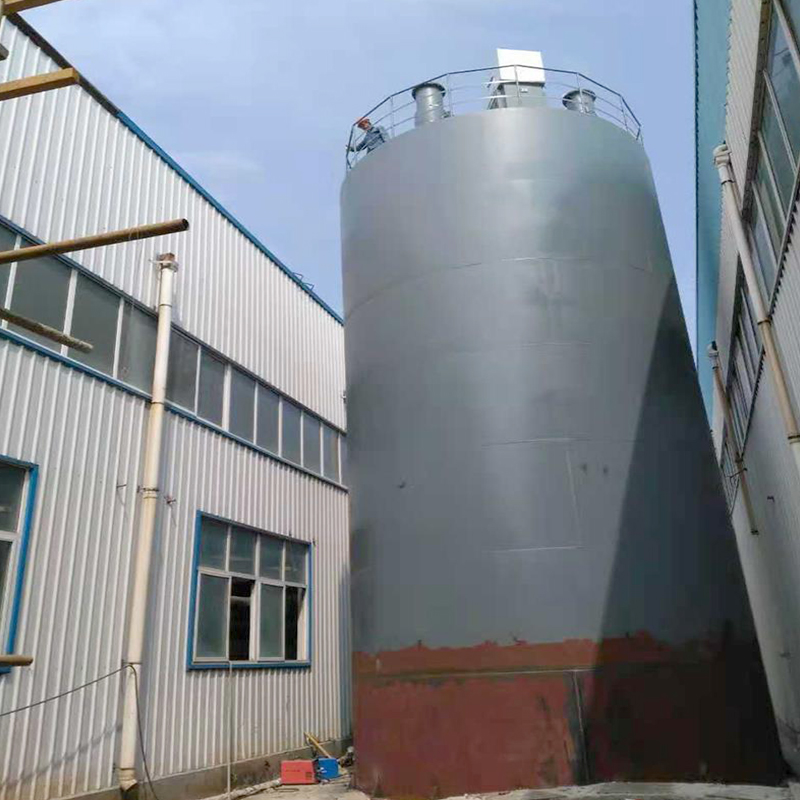

志新蜂窩式簡介

的構造與列管式電捕焦油器相比，主要區別在于 沉淀極為不銹鋼板制成的六邊型蜂窩管，是將通道截面由圓形改為正六邊形。兩個相鄰正六邊形共用一條邊，即靠中間的正六邊形的六條邊均被包圍它的六個正六邊 形所共用，見（圖）。這種由若干個六邊型組成的蜂窩狀管束限度地利用了電捕焦油器的面積，可根據處理煤氣量采用不同的蜂窩直徑和蜂窩數。我廠采用 了ZB-FD248-II型蜂窩式電捕焦油器。

的特點

      蜂窩式電捕焦油器采用蜂窩式結構，結構緊湊，使用面積大，無電場空穴，煤氣處理量大，電捕系統阻力小，沉淀極表面積大，除油，適用于煤氣處 理量大、要求電捕后煤氣中焦油含量低的場合。雖然但存在制造難度大．在運輸安裝過程中易產生誤差等缺點，但是隨著設備制造工藝水平的提高，只要安裝得當， 蜂窩式電捕焦油器的優點在生產中會越來越凸出受到人們的重視。

的工作原理

      根據電離理論，如在兩金屬板間保持一個的電場，使含有粉塵和焦油霧的煤氣通過兩金屬板間，氣體分子就會被電離，產生帶有正電荷和負電荷的離子，于是正 離子向陰極移動，負離子向陽極移動，當電極上電位差增加時，電場強度隨著，離子和電子移動速度及動能也隨著增大，當具有足夠大的速度和動能的離子和電 子與中性分子碰撞時，將產生新的離子，電位差很高時，在電場中就會急劇的發生碰撞電離，使兩極之間大量氣體分子均發生電離作用，離子與焦油霧滴的質點相遇 而附于其上，使質點也帶有電荷，即可被電極吸引而從氣體中除去。帶正電的離子移向的電極，帶負電的焦油顆粒則移向電極管壁，在這里形成大顆粒霧滴，自 流至焦油收集管進行收集。

電捕焦油器作用

      若煤氣中的焦油含量超標，首先會對鼓風機造成負擔，減少鼓風機使用壽命，容易導致惡性事故的發生增大事故的頻發率；含大量焦油霧的煤氣進入脫硫工段時，焦 油會附著在脫硫塔輕瓷填料上，造成設備阻力增大，使脫硫液污染，還會導致在塔中生產硫泡沫困難，脫硫液無法，H2S在脫硫液中逐漸飽和，脫硫液吸 收H2S能力下降，進一步惡化煤氣質量；煤氣經過硫銨工段時若含大量焦油，容易造成煤氣預熱器的堵塞，給操作帶來影響，母液噴灑后酸焦油留在飽和器內部， 造成設備阻力增大，硫銨結晶質量下降，同時妨礙了煤氣中氨的吸收；從飽和器出來的煤氣進入粗苯工段的終冷塔，大量的焦油霧滴再次冷卻后附著于終冷塔內部， 使終冷塔阻力升高，經過洗苯塔時還會有部分的焦油進入洗油中影響洗油的質量，使洗油黏度增大在設備內流動困難，吸收苯族烴能力降低，從而影響粗苯的產量， 并且使洗油質量變壞，增加了器的使用頻次，造成了洗油的浪費，使生產成本。
